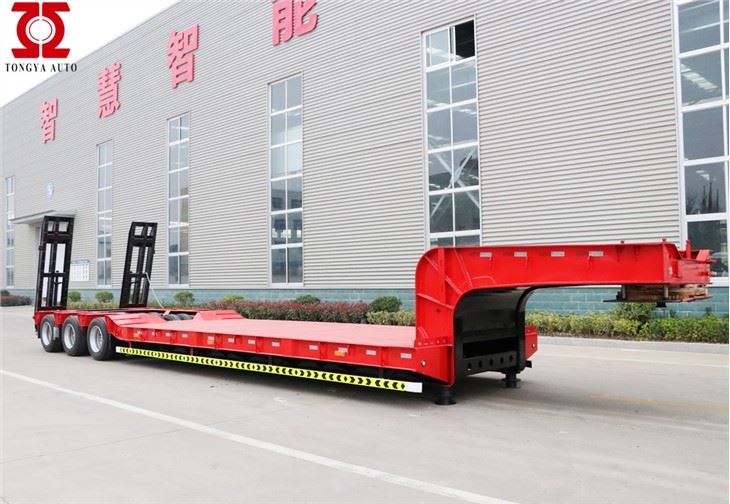

مقطورة للحفارة

قدرة التحميل

55 T

الوزن الكلي

71.5 T

أبعاد:

البعد الخارجي

14000 * 3000 * 2950 ملم
(الأبعاد النهائية تعتمد على رسومات التصميم النهائية)

إطار:

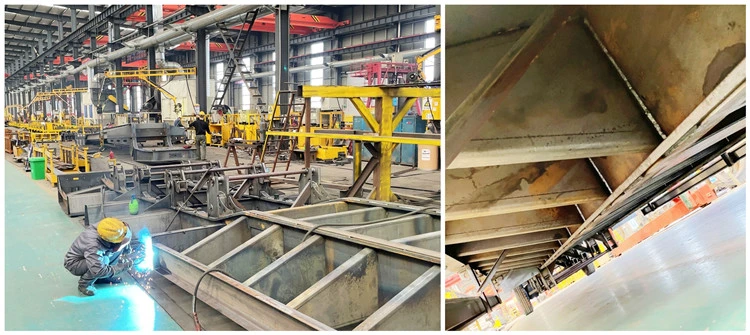

تكنولوجيا التصميم / اللحام

مصمم للخدمة الشاقة والمتانة الإضافية ؛
اللحام بعمليات القوس المغمور الأوتوماتيكية.

الشعاع الرئيسي

اختيار الفولاذ عالي القوة Q345B ،
عوارض رئيسية ملحومة بعمق 520 مم
أعلى سمك شفة 20 مم ، عرض 140 مم ؛
سمك الحافة السفلية 20 مم ، العرض 140 مم.
سمك شفة وسط 12 مم ؛

عبر شعاع

الثقيلة الخاصة U الصلب

شعاع جانبي

شعاع أنا ارتفاع 250 ملم

أرضية

لوحة مدقق بسماكة 5 مم

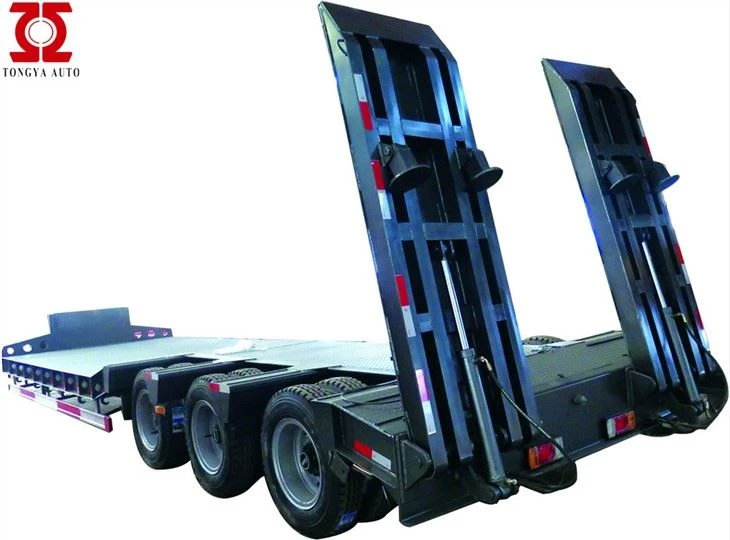

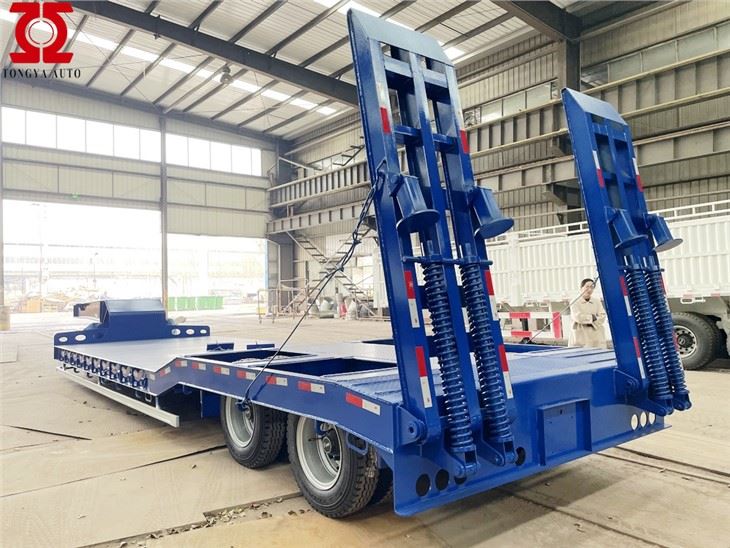

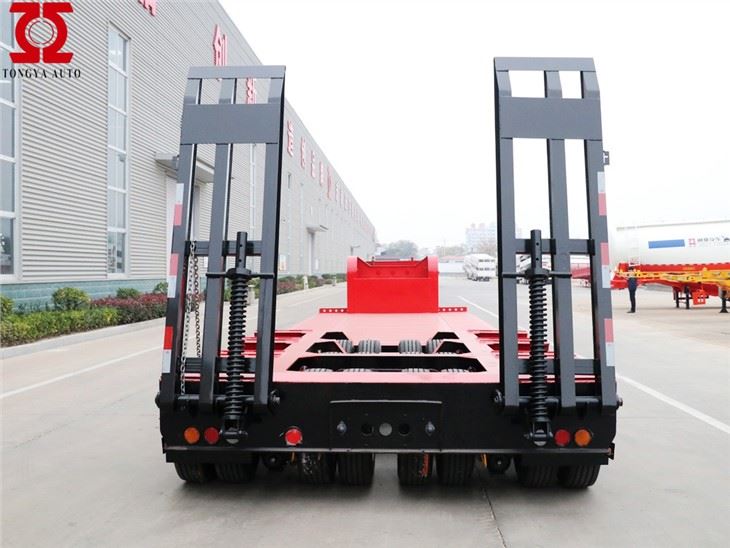

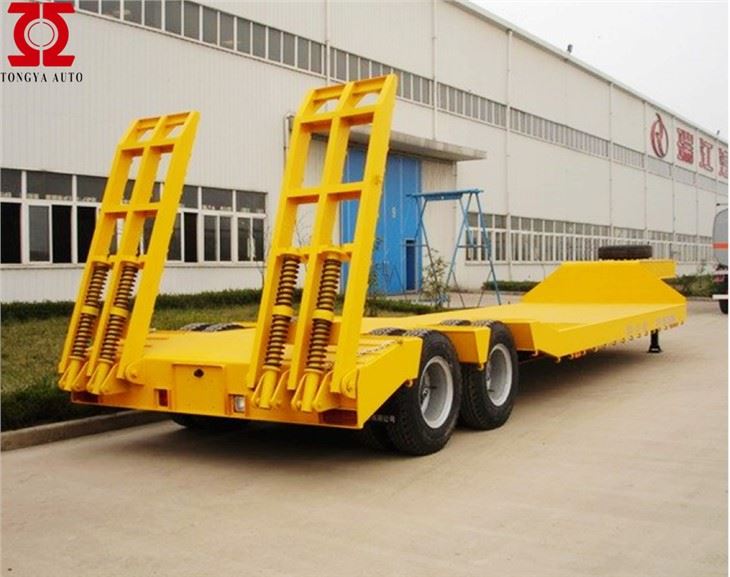

سلم خلفي (سلالم)

سلم فولاذي زنبركي قطعتين (فولاذ Q345B)

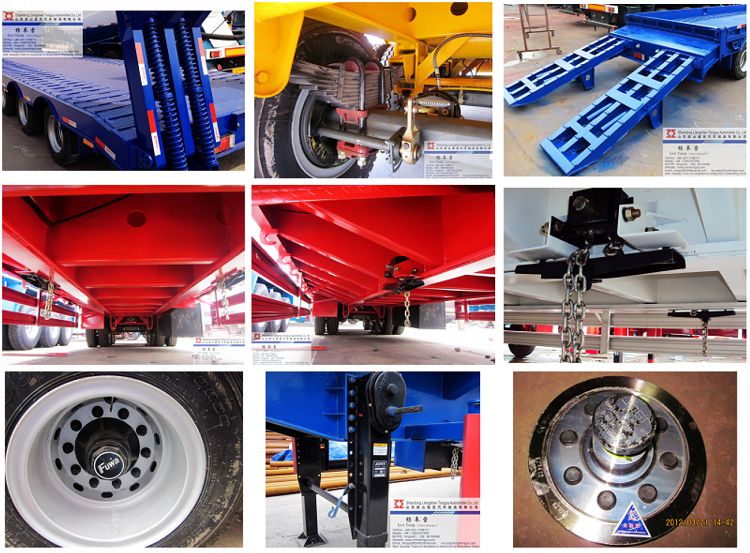

أجزاء OEM:

المحور

سعة 3 * 13T ، ماركة FUWA (أفضل علامة تجارية صينية)

الملك دبوس

2. 00 '' / 3.5 '' مسمار ملولب ، ماركة JOST

تعليق

تعليق سفلي شديد التحمل مع موازن ،
تصميم أمريكي (نوع عالي القوة)

ربيع الصلب

10 قطعة أوراق الربيع ، سمك 13 مللي متر ، عرض 90 مللي متر

أرجل الهبوط

ماركة JOST ، أرجل هبوط التشغيل اليدوي مع حذاء رملي

مواصفات الإطارات

8.25R20 ، ماركة Triangle (ماركة صينية مشهورة)

حافة

6.5 (ماركة صينية مشهورة)

عدد العجلات

13 قطعة (بما في ذلك عجلة احتياطية واحدة)

نظام الفرامل

صمام مرحل WABCO
أربع غرف فرامل مزدوجة واثنين منفردة ؛
وحدتان من موصل الهواء النحاسي القياسي ISO.

نظام ABS

بدون （يمكن الاختيار بحرية ، 450 دولار أمريكي / مجموعة）

الكهرباء:

وحدة واحدة ذات مقبس 24 فولت 7- دبوس ISO 1185 ؛ مصابيح LED

　
　
　
متفرقات:

تلوين

نصح اللون من قبل العميل

العلامات

اساسي

الحرس الجانبي

اساسي

ناقلات الاطارات الاحتياطية

مجموعتان من حاملات العجلات الاحتياطية الثقيلة

صندوق الادوات

قطعة واحدة (1. 0 * 0. 5 * 0. 5 م) ، تحت رقبة الإوزة
(مع 1 مفتاح ربط الإطارات ، 1 كم gudgeon و 1 قضيب التدوير)

ملاحظة: سيتم تصميم جميع التفاصيل غير المذكورة كتأكيد نهائي مع العميل
