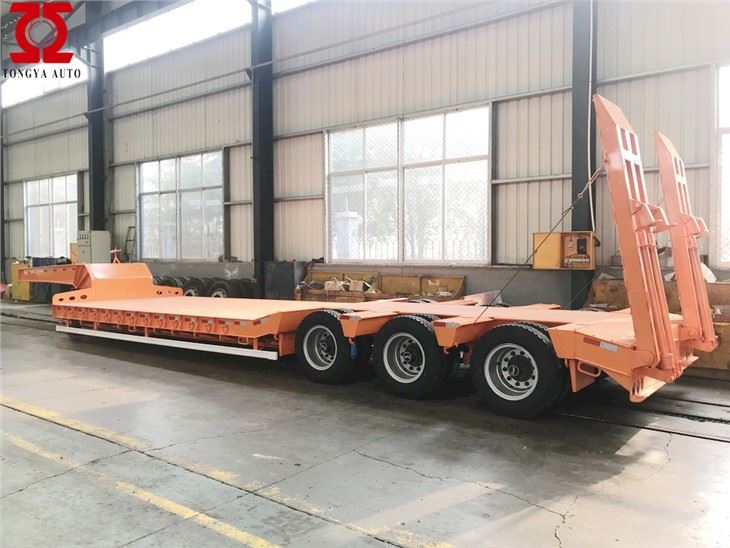

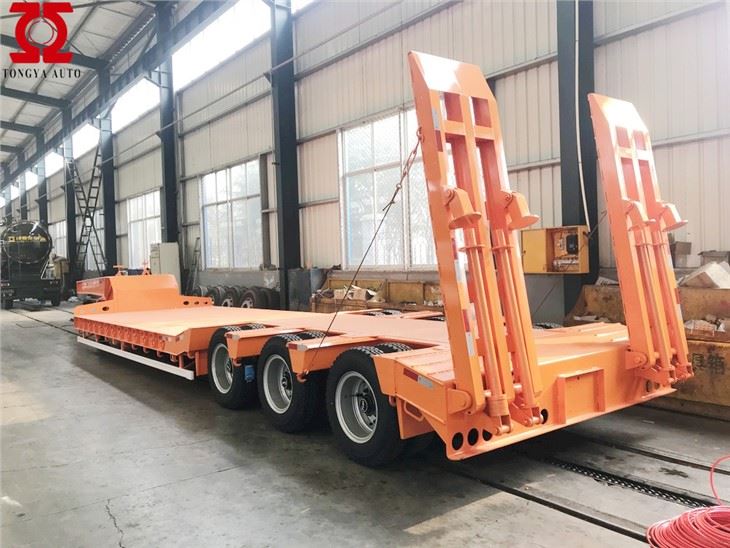

مقطورة سرير منخفض

1 ، شاحنة مقطورة للحفارة ، لودر ، جرافة وغيرها من الآلات الثقيلة
2 ، 45-55 سعة تحميل T ، الحجم: 13 * 3 م ، ارتفاع سطح التحميل 820 مم
3 ، التخصيص مقبول لسعة التحميل والحجم والأسلوب
4 ، الشركة المصنعة الرائدة في الصين لشبه المقطورة منذ عام 1982 ، تبدأ أعمال التصدير من عام 2006
5 ، مع أكثر من 400 عامل لحام للتأكد من التسليم في الوقت المحدد

إرسال التحقيق

مقدمة المنتج

وزن:	الوزن الفارغ	11.5T
	قدرة التحميل	50 T
	الوزن الكلي	61.5 T
أبعاد:	البعد الخارجي	13000 * 3000 * 2950 ملم (الأبعاد النهائية تعتمد على رسومات التصميم النهائية)
إطار:	تكنولوجيا التصميم / اللحام	مصمم للخدمة الشاقة والمتانة الإضافية ؛ اللحام بعمليات القوس المغمور الأوتوماتيكية.
	الشعاع الرئيسي	اختيار الفولاذ عالي القوة Q345B ، عوارض رئيسية ملحومة بعمق 520 مم أعلى سمك شفة 20 مم ، عرض 140 مم ؛ سمك الحافة السفلية 20 مم ، العرض 140 مم. سمك شفة وسط 12 مم ؛
	عبر شعاع	الثقيلة الخاصة U الصلب
	شعاع جانبي	شعاع أنا ارتفاع 250 ملم
	أرضية	لوحة مدقق بسماكة 5 مم
	سلم خلفي (سلالم)	سلم فولاذي زنبركي قطعتين (فولاذ Q345B)
أجزاء OEM:	المحور	سعة 3 * 13T ، ماركة FUWA (أفضل علامة تجارية صينية)
	الملك دبوس	2. 00 '' / 3.5 '' دبوس الملك ، ماركة JOST
	تعليق	تعليق سفلي شديد التحمل مع موازن ، تصميم أمريكي (نوع عالي القوة)
	ربيع الصلب	10 قطعة أوراق الربيع ، سمك 13 مللي متر ، عرض 90 مللي متر
	أرجل الهبوط	ماركة JOST ، أرجل هبوط التشغيل اليدوي مع حذاء رملي
	مواصفات الإطارات	8.25R20 ، ماركة Triangle (ماركة صينية مشهورة)
	حافة	6.5 (ماركة صينية مشهورة)
	عدد العجلات	13 قطعة (بما في ذلك عجلة احتياطية واحدة)
	نظام الفرامل	صمام مرحل WABCO أربع غرف فرامل مزدوجة واثنين منفردة ؛ وحدتان من موصل الهواء النحاسي القياسي ISO.
	نظام ABS	بدون （يمكن الاختيار بحرية ، 450 دولارًا أمريكيًا / مجموعة）
	الكهرباء:	وحدة واحدة ذات مقبس 24 فولت 7- دبوس ISO 1185 ؛ مصابيح LED
متفرقات:	تلوين	لون نصح من قبل العميل
	العلامات	اساسي
	الحرس الجانبي	اساسي
	ناقلات الاطارات الاحتياطية	مجموعتان من حاملات العجلات الاحتياطية الثقيلة
	صندوق الادوات	قطعة واحدة (1. 0 * 0. 5 * 0. 5 م) ، تحت رقبة الإوزة (مع 1 مفتاح ربط الإطارات ، 1 كم gudgeon و 1 قضيب التدوير)
ملاحظة: سيتم تصميم جميع التفاصيل غير المذكورة كتأكيد نهائي مع العميل

المقطورة ذات السرير المنخفض هي مقطورة شاحنة شهيرة مصممة لتحميل الحفارات واللودر والجرافة والآلات الثقيلة الأخرى.

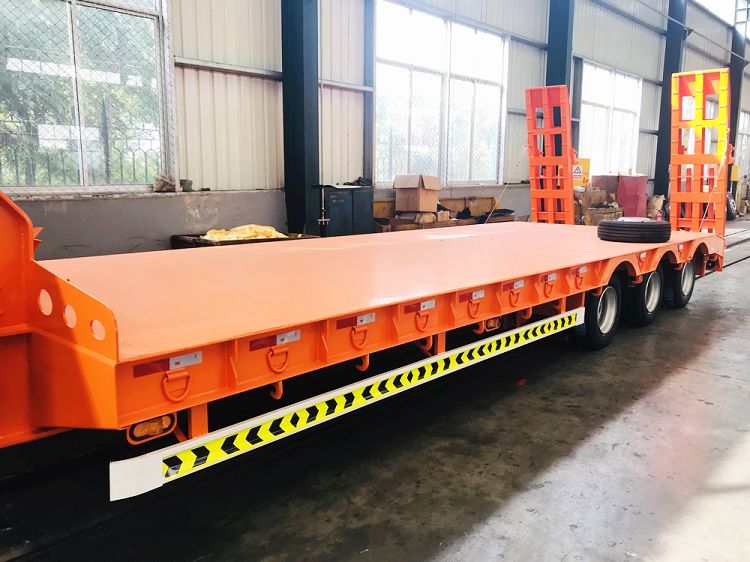

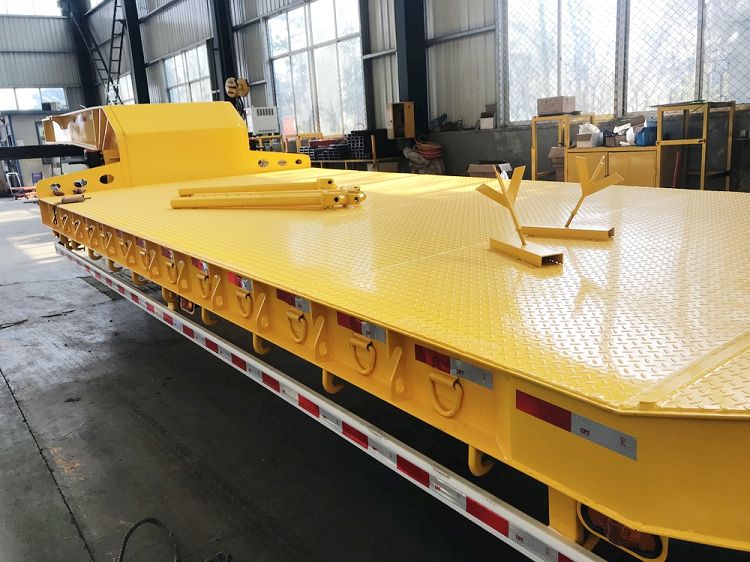

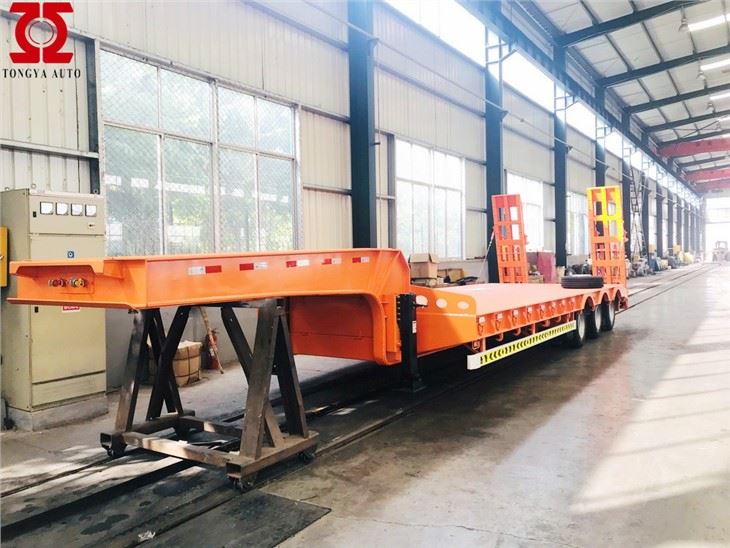

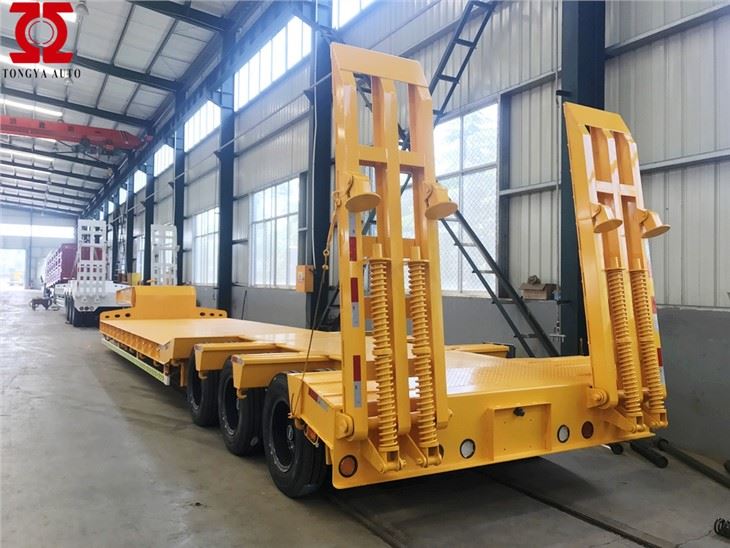

لدينا نوعان من المقطورات ذات السرير المنخفض لاختيار العملاء ، الأول هو نموذج السطح المسطح (البرتقالي الأول) ، وهذا النموذج أفضل لحمل الماكينة ذات الطول الأطول ولكن الجسم المنخفض الارتفاع ، في بعض البلدان يسمونها شبه مقطورة لوبيد. آخر هو نموذج السطح المجوف (الأصفر) ، وهذا يعني أن سطح التحميل خاص أقل من الارتفاع العلوي للإطار ، وهذا النموذج أفضل لحمل الآلات بجسم مرتفع للغاية ، لعبور الجسر السفلي أو النفق.

1(001)

2(001)

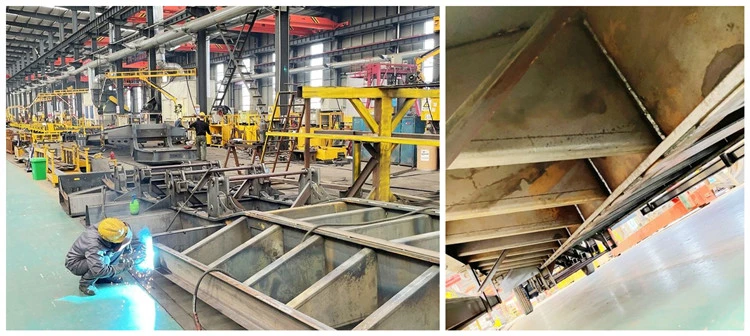

سيقوم مهندسونا بتصميم هيكل الشعاع الرئيسي للمقطورة وفقًا لسعة التحميل التي يوفرها عميل المستخدم النهائي ، ولدينا مقطورة ذات 2 محاور 3 محاور منخفضة السرير ، ونختار Q345B فولاذيًا عالي الشد بسمك سميك ، مع لحام القوس المغمور الأوتوماتيكي للتأكد من أن المقطورة ذات السرير المنخفض مع سطح تحميل قوي.

initpintu_1

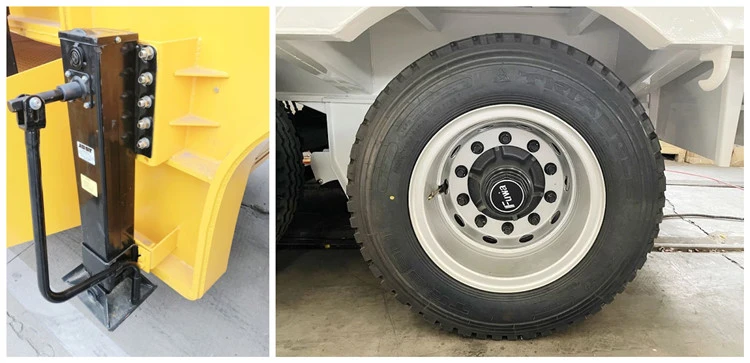

تعتبر موثوقية المنتج من أهم جودة المنتج ، فنحن نختار العلامة التجارية الأعلى لقطع الغيار التي يمكننا الحصول عليها مثل BPW و JOST و WABCO و FUWA .... للتأكد من أن المقطورة ذات السرير المنخفض مع الموثوقية الجيدة للجودة.

initpintu_2

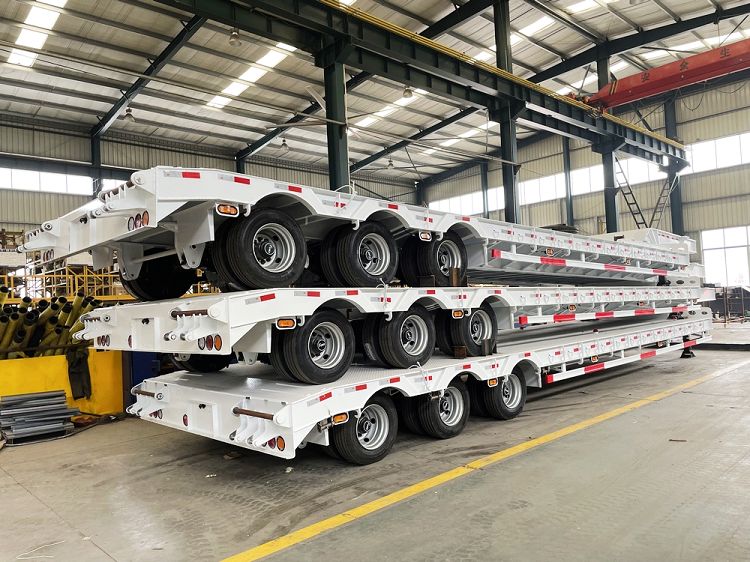

نظرًا لاستمرار زيادة شحن الشحن منذ عام 2021 ، لتوفير تكلفة الشحن ، فإننا عادة ما نصنع 2 أو 3 وحدات نصف مقطورة ذات 4 محاور منخفضة السرير في كومة واحدة ، لجعل الحجم الإجمالي المنخفض لخط الشحن.

7(001)

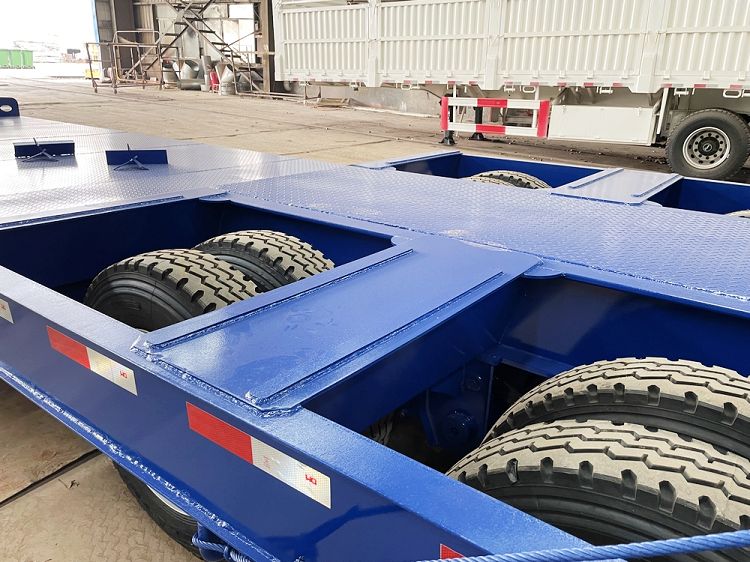

عادةً ما ينتهي الشعاع الجانبي للمقطورة ذات السرير المنخفض في مقدمة المحور الأول ، ولكن هناك بعض العملاء سيختارون شعاع الجانب المتقاطع من الأمام إلى النهاية الخلفية ، مثل الصورة التالية ، يمكننا تصميم النمط الذي يعتمد على طلب العملاء.

8(001)
