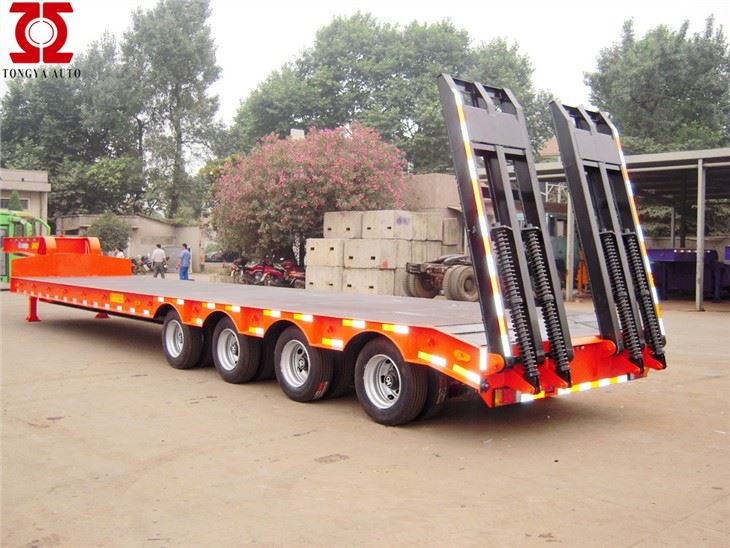

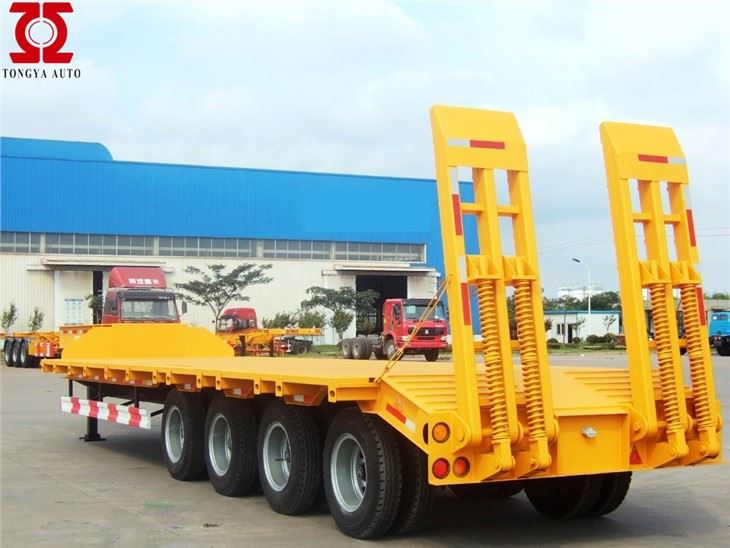

4 محاور سرير منخفض نصف مقطورة

1 ، تصميم الثقيلة لحمل حفارة ، لودر ، جرافة وغيرها من الآلات الثقيلة
2 ، 60-70T قدرة التحميل ، الحجم: 15 * 3m ، 1.33m ارتفاع سطح السفينة التحميل
3 ، التخصيص مقبول للحجم ، وقدرة التحميل والأناقة
4 ، الصين الرائدة في مجال تصنيع شبه مقطورة منذ عام 1982 ، تبدأ أعمال التصدير من عام 2006
5 ، مع أكثر من 400 لحام للتأكد من التسليم في الوقت المحدد

إرسال التحقيق

مقدمة المنتج

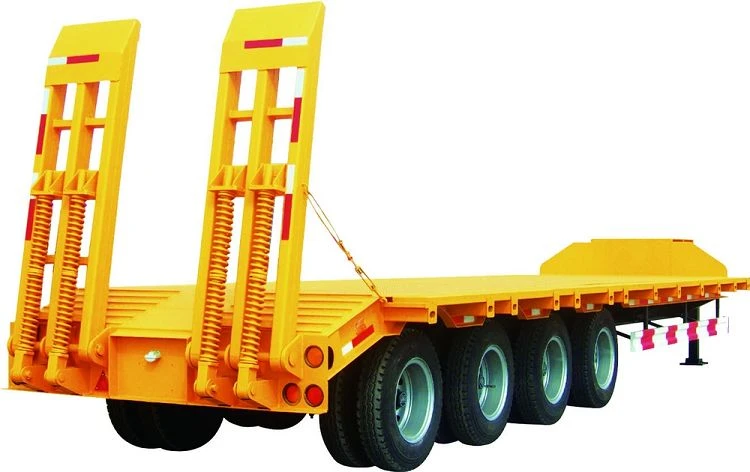

1(001)

نموذج:		CTY9401TDP3N
ثقل:	الوزن الفارغ	13T
	قدرة التحميل	70 طن
	الوزن الإجمالي	83 طن
ابعاد:	البعد الخارجي	15000 * 3000 * 2950 مم (تعتمد الأبعاد النهائية على رسومات التصميم النهائي)
إطار:	تصميم / لحام التكنولوجيا	تصميم للخدمة الشاقة والمتانة الإضافية ؛ اللحام بواسطة عمليات القوس المغمور التلقائية.
	الشعاع الرئيسي	اختيار الفولاذ Q345B عالي القوة ، 520mm ملحومة بعمق I-section الحزم الرئيسية أعلى شفة سمك 20mm، عرض 140mm؛ سمك شفة القاع 25 مم ، العرض 140 مم. سمك الشفة الوسطى 12 مم ؛
	شعاع متقاطع	الثقيلة الخاصة U الصلب
	شعاع جانبي	250mm عالية I شعاع
	طابق	لوحة شيك بسماكة 5 مم
	سلم خلفي (سلالم)	قطعتين الربيع سلم الصلب، (Q345B الصلب)
أجزاء تصنيع المعدات الأصلية:	المحور	4 * 13T القدرات، العلامة التجارية FUWA (أفضل علامة تجارية صينية)
	دبوس الملك	2.00 ''/3.5'' دبوس الملك الترباس، العلامة التجارية JOST
	تعليق	تعليق سفلي للخدمة الشاقة مع معادلات ، تصميم أمريكي (نوع عالي القوة)
	ربيع الصلب	10pcs ورقة الربيع، سمك 13mm، 90mm العرض
	أرجل الهبوط	العلامة التجارية JOST ، أرجل الهبوط العملية اليدوية مع حذاء رملي
	مواصفات الإطارات	10.00R20 ، العلامة التجارية المثلث (العلامة التجارية الصينية الشهيرة)
	حافه	7.5 (العلامة التجارية الصينية الشهيرة)
	عدد العجلات	17 قطعة (بما في ذلك عجلة احتياطية واحدة)
	نظام الفرامل	صمام ترحيل WABCO ؛ ستة مزدوجة وغرفتين مفردتين للفرامل ؛ وحدتان من موصل الهواء النحاسي القياسي ISO.
	نظام ABS	بدون (يمكن الاختيار بحرية، 450 دولار أمريكي / مجموعة)
	كهربائي:	وحدة واحدة من مقبس ISO 1185 24V 7-pin ؛ مصابيح LED
متنوعه:	رسم	اللون الذي ينصح به العميل
	وسم	معيار
	حارس جانبي	معيار
	ناقلات الإطارات الاحتياطية	مجموعتان من حاملات العجلات الاحتياطية للخدمة الشاقة
	مربع الأدوات	قطعة واحدة (1. 0 * 0. 5 * 0. 5 م) ، تحت عنق أوزة (مع 1 اللباس الإطارات، 1 كم غودجون و 1 شريط الكرنك)
ملاحظة: سيتم تصميم جميع التفاصيل غير المذكورة كتأكيد نهائي مع العميل

4 محاور سرير منخفض نصف مقطورة هو تصميم مقطورة للخدمة الشاقة ، نختار 4 محاور بدلا من 3 محاور قياسية لإضافة المزيد من سعة التحميل ، خاصة بالنسبة للآلات ذات الوزن الثقيل جدا.

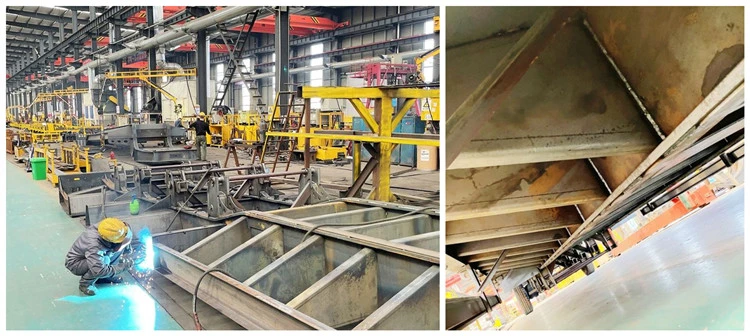

سيقوم مهندسونا بتصميم هيكل الشعاع الرئيسي للمقطورة اعتمادا على سعة التحميل التي يوفرها العميل المستخدم النهائي ، ونختار الفولاذ عالي الشد Q345B بسماكة سميكة مع عمليات لحام أوتوماتيكية بالقوس المغمور ، للتأكد من أن نصف مقطورة السرير المنخفض ذات المحور 4 مع سطح تحميل قوي.

initpintu_1

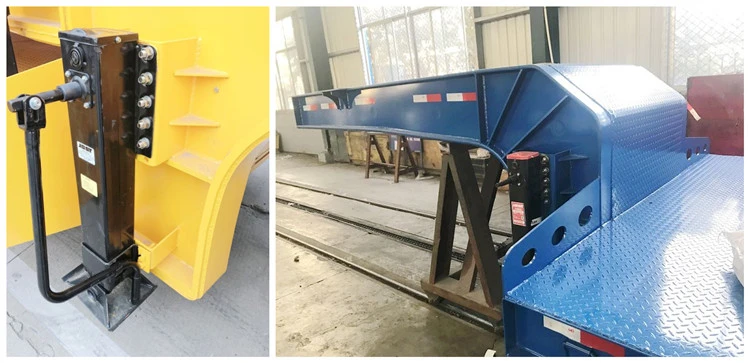

تعتبر موثوقية المنتج من الجودة الرئيسية للمنتج ، ونحن نختار العلامة التجارية العليا لقطع الغيار مثل BPW و JOST و WABCO و FWA.... للتأكد من أن نصف مقطورة السرير المنخفض ذات ال 4 محاور ذات موثوقية جيدة.

initpintu_2

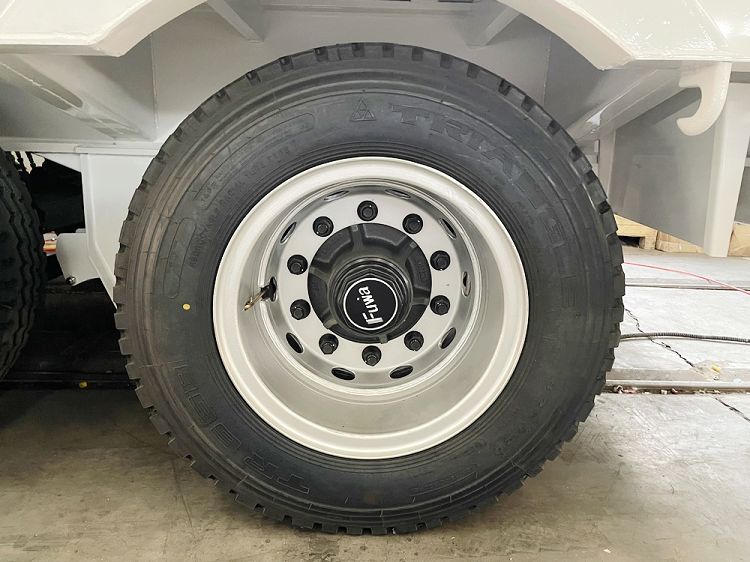

6(001)

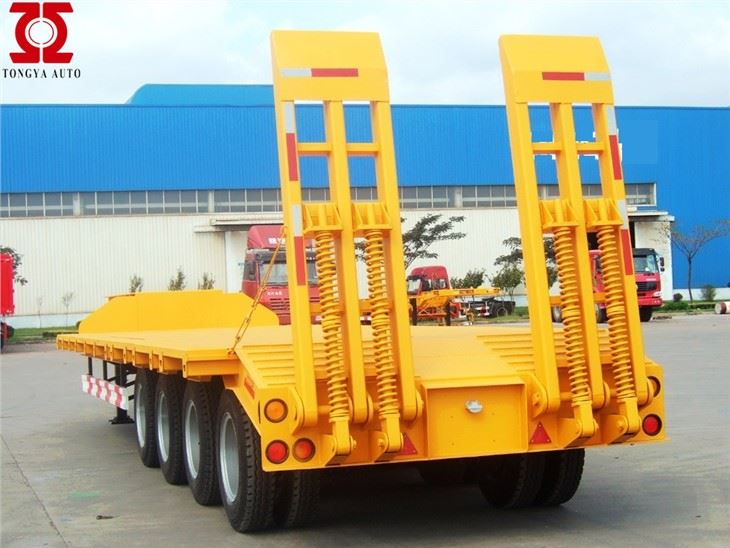

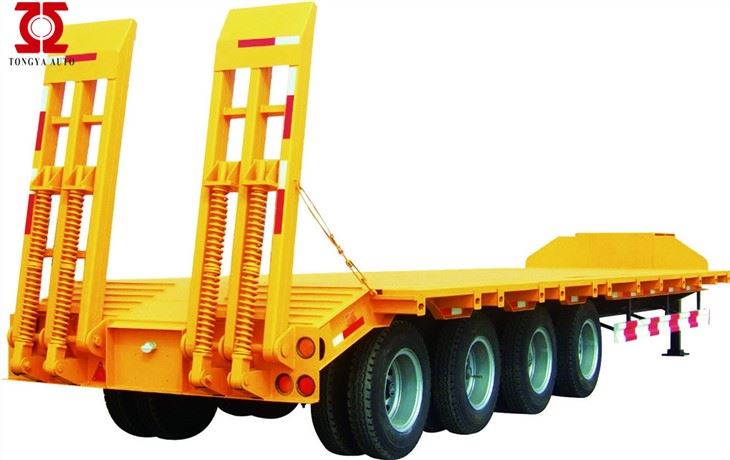

لدينا نوعان من 4 مقطورات نصف مقطورة منخفضة السرير المحور للعملاء يختارون ، الأول هو نموذج السطح المسطح (برتقالي واحد من الصور) ، هذا النموذج مناسب لحمل الآلات ذات الطول الأطول ولكن الارتفاع ليس كبيرا جدا ، في بعض البلدان يسمونه شبه منخفض. آخر هو نموذج سطح السفينة المجوف (الأصفر واحد من الصور) ، وهذا يعني أن سطح التحميل خاص أقل من ارتفاع الإطار ، وهذا النموذج هو دعوى لحمل الآلات ذات الجسم العالي جدا ، لعبور الجسر السفلي أو النفق.

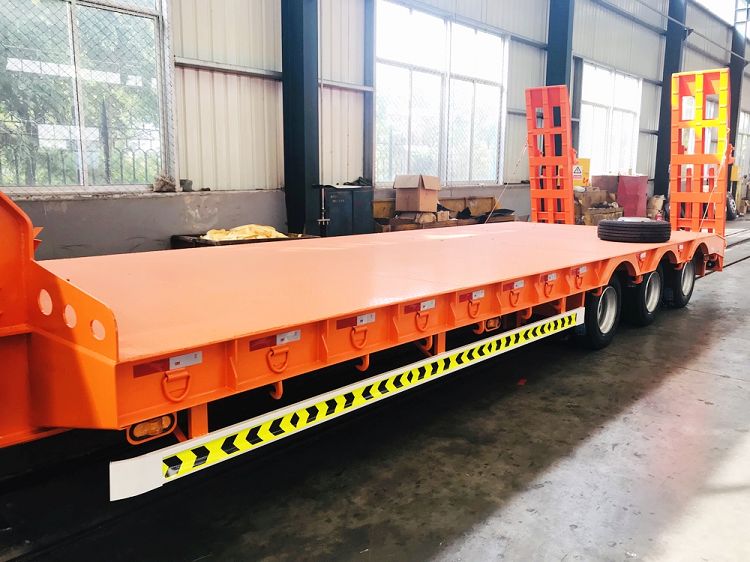

7(001)

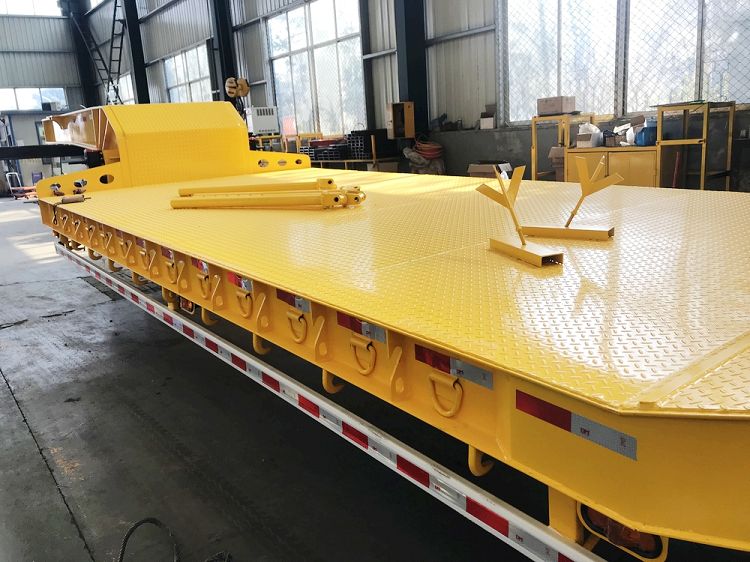

8(001)

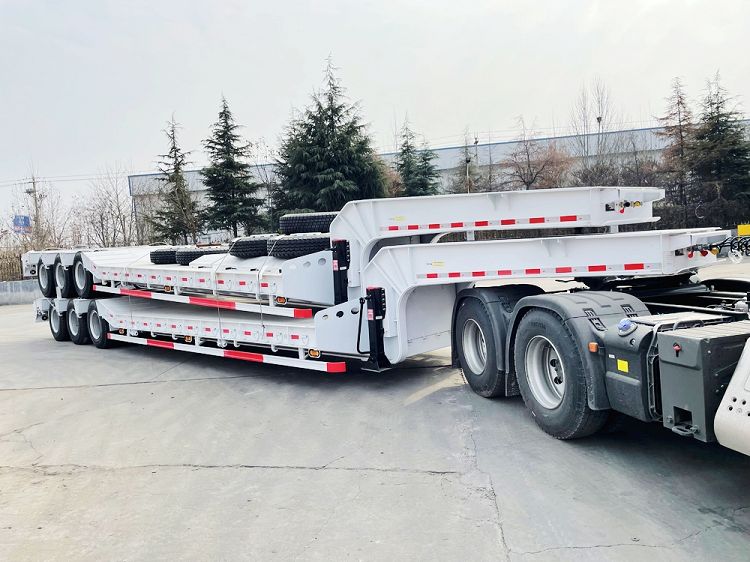

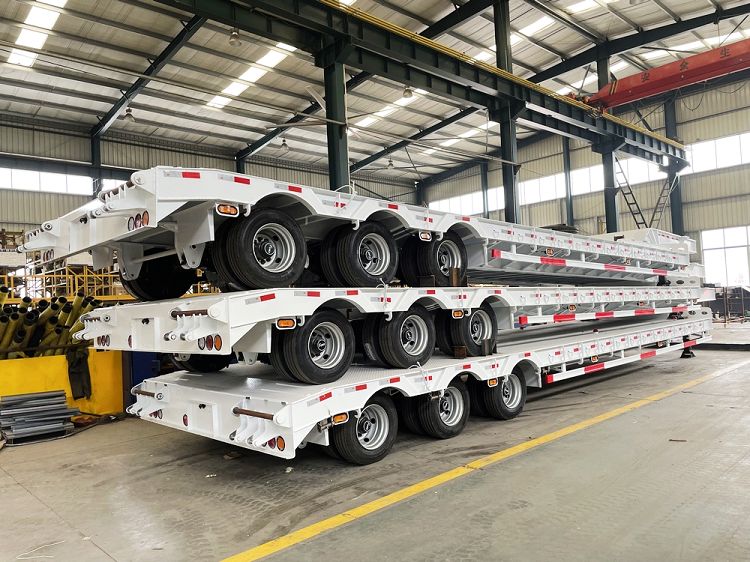

مع استمرار زيادة الشحن البحري منذ عام 2021 ، لتوفير تكلفة الشحن ، عادة ما نصنع 2 أو 3 وحدات 4 مقطورات نصف قطرة منخفضة السرير في كومة واحدة ، لجعل الحجم الإجمالي أقل لخط الشحن.
